Toutes les Volkswagen, Audi, Seat et Škoda équipées de la DSG 7 rapports à embrayage à sec, la DQ200 (code boîte 0AM), dépendent d'un seul composant pour passer les rapports et actionner les deux embrayages : l'unité mécatronique, référence 0AM 927 769. Lorsqu'elle tombe en panne, la boîte passe les rapports brutalement ou tardivement, ou bascule en mode dégradé. C'est aussi l'une des pièces les plus chères de la voiture.
Ce guide porte sur l'unité elle-même : ce qu'elle contient, comment l'identifier, comment se comparent les unités neuves, d'occasion et réparées, comment tester une unité sur banc avant le montage et quelles pannes sont typiques. Les lettres de révision A à Q sont expliquées dans notre guide des codes de variantes 0AM 927 769.
Ce que contient une unité mécatronique 0AM 927 769

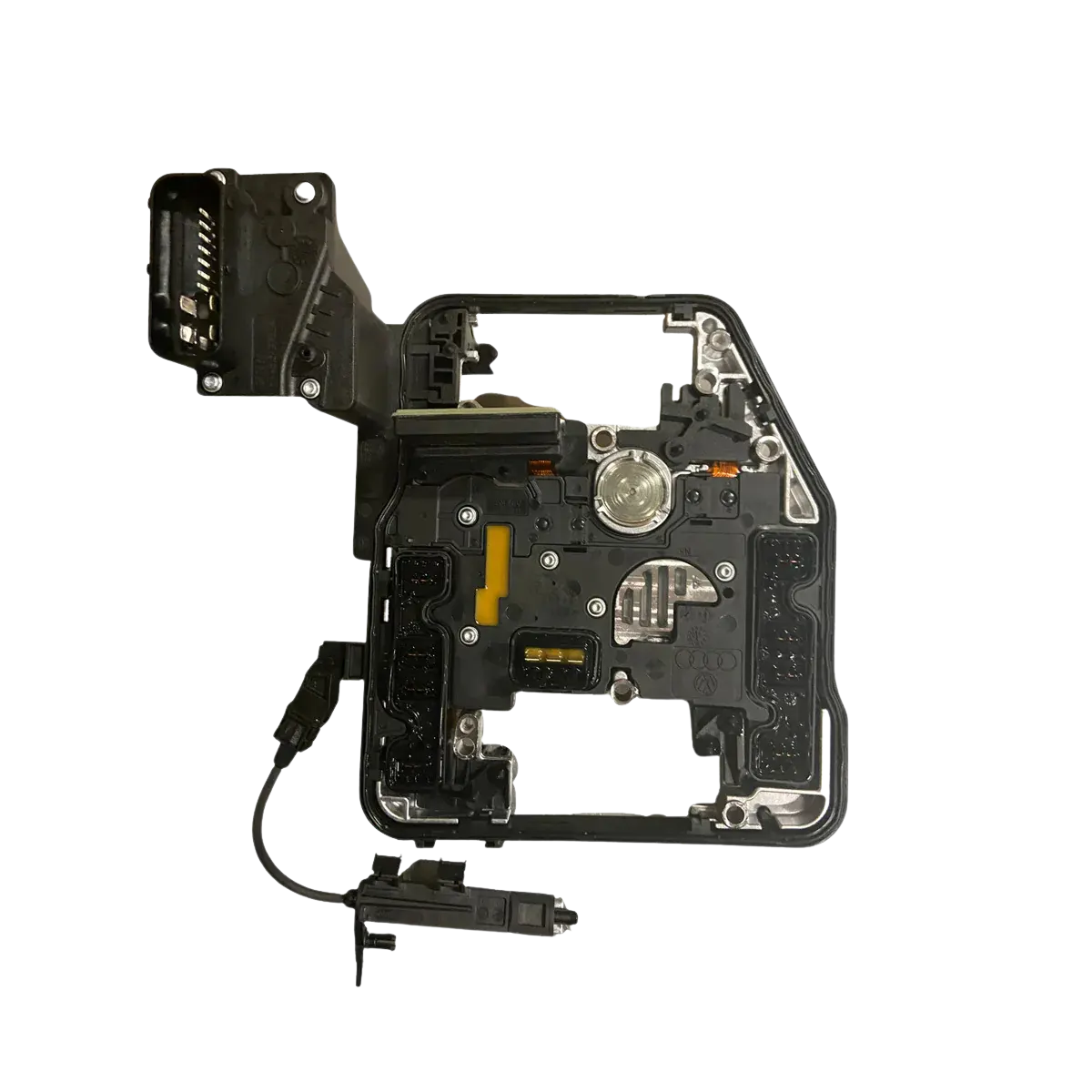

La mécatronique (J743), ce sont deux unités dans un même boîtier : une unité de commande électronique, le calculateur de boîte (TCU), et une unité électrohydraulique qui traduit ses commandes en pression d'huile. Elle dispose de son propre circuit d'huile hydraulique, séparé de l'huile de boîte et rempli d'huile hydraulique centrale (VW G 004 000).
| Composant | Rôle |
|---|---|
| Unité de commande électronique (TCU) | Pilote les électrovannes et la pompe, et gère les passages de rapports et l'actionnement des embrayages. Son logiciel et sa carte électronique ont été mis à jour à plusieurs reprises au sein de la série. |
| Pompe hydraulique électrique (V401) | Génère la pression dans le circuit d'huile propre à la mécatronique. |
| Accumulateur de pression | Stocke la pression ; avec la pompe, il maintient le système entre 40 et 60 bar. |
| Électrovannes N433–N440 | Quatre déplacent les actionneurs de rapport (N433 1re/3e, N434 5e/7e, N437 2e/4e, N438 6e/marche arrière), deux pilotent les embrayages K1 et K2 (N435, N439) et deux règlent la pression de chaque demi-boîte (N436, N440). |
| Filtre à huile | Maintient la propreté du circuit hydraulique ; remplacé lors d'une révision. |
N433 à N436 desservent la demi-boîte 1 (rapports 1-3-5-7), N437 à N440 la demi-boîte 2 (rapports 2-4-6-R). C'est pourquoi une seule électrovanne défectueuse peut laisser la voiture avec uniquement les rapports impairs ou uniquement les rapports pairs. Les capteurs et une photo légendée de chaque électrovanne figurent dans notre article Comment fonctionne la mécatronique DQ200.
Identifier l'unité et lire son étiquette
Avant de commander des pièces ou d'accepter une unité d'occasion, vérifiez trois sources :
- L'étiquette de l'unité. Elle porte la référence avec sa lettre de révision. Relevez le numéro complet, lettre comprise, et photographiez l'étiquette pour le dossier d'intervention.
- Le calculateur. Avec un outil de diagnostic compatible groupe VW, lisez la référence matérielle et la version logicielle à l'adresse 0002 (électronique de boîte) et comparez-les à l'étiquette. Si aucune des deux n'est lisible, le calculateur ne communique pas.
- Le VIN. L'unité montée sur la voiture peut déjà être une pièce de remplacement : vérifiez donc la référence à l'aide du VIN avant de commander.
Si l'étiquette est absente ou illisible, fiez-vous à la lecture électronique et au VIN.
Neuve, d'occasion ou réparée : quelle unité choisir ?
Face à une mécatronique défectueuse, un atelier dispose généralement de trois options :
| Option | Points forts | Points de vigilance |
|---|---|---|
| Unité neuve | État connu, livrée sous la référence actuelle du véhicule | Coût le plus élevé ; le contrôle de la boîte, la mise à jour logicielle et le réglage de base restent nécessaires |
| Unité d'occasion | Prix d'achat plus bas | Historique inconnu : le boîtier d'accumulateur peut déjà être fissuré et les électrovannes encrassées. Elle doit porter la même référence ou celle d'un successeur confirmé, et devrait être testée sur banc |
| Unité réparée | La cause de la panne est éliminée et l'unité d'origine du véhicule, avec sa propre référence, reste en service | La qualité dépend du réparateur : demandez ce qui a été remplacé ainsi qu'un rapport de test sur banc |
La réparation est souvent la solution la plus économique, car de nombreuses pannes ne touchent qu'un seul composant. Un boîtier d'accumulateur fissuré, une électrovanne encrassée ou un joint qui fuit justifient rarement l'achat d'une unité neuve complète.
Tester sur banc avant de monter
Le montage d'une mécatronique est une intervention lourde, et une unité qui échoue à l'essai routier doit être déposée à nouveau. Testez-la d'abord sur banc, qu'elle soit neuve, d'occasion ou réparée, et contrôlez aussi la boîte : des amas ou des copeaux métalliques visibles sur les aimants des actionneurs de rapport signalent des dommages aux roulements qu'il faut réparer en premier. Notre contrôle des copeaux métalliques explique comment les interpréter.
Le testeur de mécatronique FDY réalise un test sur banc entièrement automatisé de l'unité complète, hors véhicule :
- mesure du courant des huit électrovannes ;
- test de la pompe et mesure de la montée en pression ;
- test d'étanchéité ;
- sélection manuelle d'un rapport pour analyser un rapport suspect ;
- simulation de 1 000 passages de rapports pour révéler les défauts intermittents qui apparaissent une fois l'unité chaude ;
- rapport de test imprimable pour le dossier d'intervention et le client.
Les électrovannes peuvent être testées et nettoyées individuellement sur la FDY Black Box : électrovannes 5 V et 12 V, quatre à la fois, avec nettoyage par impulsions et tests d'électrovannes proportionnelles pilotés depuis une application Android.
Pannes typiques et comment les réparer
Perte de pression due à un boîtier d'accumulateur fissuré
C'est la panne de mécatronique la plus fréquente sur la DQ200. Le point de fixation à paroi mince de l'accumulateur d'origine sur le boîtier de la mécatronique se fissure avec le temps ; le système perd de la pression, les passages de rapports deviennent brutaux ou tardifs, des codes tels que P17BF, P189C et P1895 sont enregistrés, et la boîte peut passer en mode dégradé avec uniquement 1-3-5-7 ou uniquement 2-4-6-R. Le kit de réparation FDY à accumulateur renforcé élimine la cause grâce à un accumulateur en acier à double paroi, fixé avec les vis d'origine. Ni remplacement de plaque ni reprogrammation ne sont nécessaires, et dans la plupart des cas, seul le carter d'huile est déposé, la mécatronique restant dans la voiture.
Défauts d'électrovannes
Un défaut électrique ou un encrassement sur une seule électrovanne peut désactiver sa demi-boîte. Les électrovannes sont mesurées sur le testeur, nettoyées sur la Black Box et remplacées uniquement si elles s'avèrent défaillantes.
Défauts électroniques
Le logiciel, la carte électronique et l'implantation électronique ont tous été révisés au sein de la série pour réduire les défauts électriques, et les révisions ultérieures ont amélioré la gestion thermique après des problèmes de surchauffe sur certaines unités plus anciennes. Si la carte est défectueuse mais que la partie hydraulique est saine, la carte seule peut être remplacée, suivie d'une mise à jour logicielle et du réglage de base.
Fuites et joints usés
Les fuites d'huile et les fuites internes se réparent avec le kit de révision de mécatronique FDY : 15 composants, dont des joints d'étanchéité, des joints plats, des billes anti-retour et le filtre à huile.
Questions fréquentes
01À quoi sert l'unité mécatronique 0AM 927 769 ?+
Elle commande la boîte DQ200. L'unité de commande électronique décide de la manière dont la boîte passe les rapports ; l'unité électrohydraulique exécute ces ordres : la pompe V401 et l'accumulateur maintiennent 40 à 60 bar, et huit électrovannes passent les rapports et actionnent les deux embrayages.
02Où trouver la référence de ma mécatronique ?+
Sur l'étiquette de l'unité, et par voie électronique : un outil de diagnostic affiche la référence matérielle et la version logicielle à l'adresse 0002. Vérifiez-la à l'aide du VIN avant de commander.
03Une unité 0AM 927 769 d'occasion est-elle une bonne idée ?+
Elle peut l'être si elle porte la même référence, ou celle d'un successeur confirmé pour votre VIN, et si elle réussit un test sur banc avant le montage. Son boîtier d'accumulateur peut déjà être fissuré.
04Une mécatronique de remplacement doit-elle être programmée ?+
Oui. Une unité neuve, d'occasion ou en échange standard nécessite une mise à jour ou une adaptation du logiciel ainsi que le réglage de base avec un outil de diagnostic. Le kit FDY à accumulateur renforcé est différent : il ne nécessite aucune reprogrammation, ni avant ni après le montage.
05Une mécatronique défectueuse peut-elle être réparée plutôt que remplacée ?+
Dans bien des cas, oui. Un boîtier d'accumulateur fissuré, des électrovannes encrassées, des joints qui fuient ou une carte électronique défectueuse peuvent chacun être réparés isolément. Testez d'abord l'unité sur banc afin de réparer le défaut réel.
