Mécatronique ou boîte de vitesses ? Le contrôle des copeaux métalliques que tout atelier DSG 7 devrait faire en premier

L'unité mécatronique est l'une des pièces les plus chères d'une boîte DSG à 7 rapports du groupe Volkswagen. En monter une neuve sur une boîte aux roulements endommagés est l'une des erreurs les plus coûteuses qu'un atelier puisse commettre : le défaut réapparaît, le client revient, et l'unité neuve est peut-être déjà contaminée par des particules métalliques.

La procédure de réparation de Volkswagen pour les défauts de mécatronique DQ200 (TPI 2049002) prévoit elle-même un contrôle simple qui évite précisément cela. Il prend quelques minutes, ne nécessite aucun outil spécial et doit faire partie de toute intervention sur une mécatronique — qu'il s'agisse d'une Golf, d'une Polo, d'une Octavia, d'une Leon, d'une A3 ou d'une Ibiza.

Étape 1 : identifier l'unité avant de commander quoi que ce soit

Lisez la référence matérielle et la version logicielle de la mécatronique à l'adresse 0002 avec un outil de diagnostic, puis commandez une pièce de rechange correspondant à la référence montée. La bonne pièce dépend de la plateforme et de l'équipement du véhicule — le bulletin de Volkswagen indique par exemple :

Confirmez toujours la pièce à l'aide de la référence montée et du VIN. Si ni la référence ni la version logicielle ne peuvent être lues, le calculateur ne communique pas du tout ; la procédure Volkswagen prévoit alors le remplacement de la mécatronique — mais les étapes suivantes restent valables. Toutes les variantes sont répertoriées dans les codes de variantes de la mécatronique DQ200 0AM 927 769.

Étape 2 : déposer correctement la mécatronique

Suivez le manuel de réparation : la boîte doit être mise manuellement au point mort avant la dépose de la mécatronique. Travaillez proprement. La mécatronique DQ200 possède son propre circuit d'huile hydraulique, séparé de l'huile de boîte, et toute impureté qui y pénètre finira dans les électrovannes.

Étape 3 : inspecter les aimants des actionneurs de rapport

Une fois la mécatronique déposée, examinez les aimants des actionneurs de rapport. Leur rôle est de fournir un signal de position aux capteurs de course, mais ils servent aussi de collecteurs de copeaux : les particules d'usure en acier provenant de l'intérieur de la boîte finissent sur eux.

• Une fine pellicule homogène de particules fines correspond à une usure normale. Aucun signe de dommage aux roulements : poursuivez la réparation ou le remplacement de la mécatronique.
• Des amas, des paillettes ou des copeaux visibles ne sont pas normaux. Ils indiquent des dommages aux roulements à l'intérieur de la boîte. Ne montez pas de mécatronique : la boîte doit d'abord être réparée ou remplacée, sinon l'unité neuve tombera elle aussi en panne — et risque d'en être tenue pour responsable.

Photographiez les aimants pour le dossier d'intervention. Si une question de garantie se pose plus tard, ce sera la meilleure preuve dont vous disposerez.

Étape 4 : monter l'unité avec les bonnes pièces

Remplacer une mécatronique ne se résume pas à serrer quelques vis. Prévoyez de renouveler :

• les vis autobloquantes et les vis de la mécatronique indiquées dans le catalogue de pièces,
• le joint torique de l'accumulateur de pression,
• l'huile hydraulique centrale (VW G 004 000), complétée selon les prescriptions,
• le capuchon de mise à l'air de la boîte, s'il est endommagé ou manquant.

Notre kit de révision de mécatronique réunit dans une seule boîte les joints d'étanchéité, les joints plats, les billes anti-retour et le filtre à huile, et un couvercle avec joint de carter neuf garantit l'étanchéité de l'unité.

Étape 5 : programmer et adapter en toute sécurité

Après le montage, le logiciel de la mécatronique doit être mis à jour ou adapté avec l'outil de diagnostic. Une programmation interrompue peut rendre inutilisable un calculateur tout neuf : mieux vaut donc respecter à la lettre les conditions fixées par Volkswagen :

• Branchez un chargeur de batterie — ne programmez jamais sur la seule batterie.
• Coupez tous les consommateurs inutiles : ventilation, chauffage des sièges, éclairages intérieur et extérieur.
• Tenez les téléphones portables et autres appareils sans fil à l'écart du véhicule.
• Reliez l'interface de diagnostic au véhicule par câble (mode USB, ni Bluetooth ni Wi-Fi), et raccordez également l'outil de diagnostic au réseau de l'atelier par câble.
• Laissez la porte conducteur ouverte pendant la mise à jour.
• Allumez les feux de détresse pour maintenir le bus de données CAN actif en permanence.

Effectuez ensuite le réglage de base en suivant les instructions de l'outil de diagnostic, puis terminez par un essai routier.

La voie la plus judicieuse : réparer et vérifier

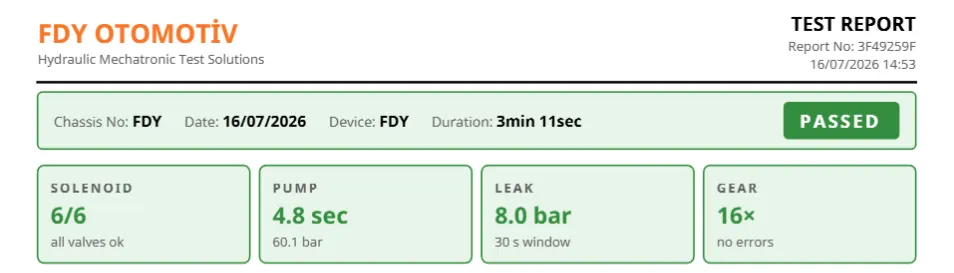

Toute panne de mécatronique n'exige pas une mécatronique neuve. Un boîtier d'accumulateur fissuré — la panne la plus fréquente de la DQ200 — se résout avec le kit de réparation FDY à accumulateur renforcé. Une unité réparée ou d'occasion peut être vérifiée sur le testeur de mécatronique FDY avant son montage dans le véhicule : courants des électrovannes, performances de la pompe, maintien de la pression et simulation de 1 000 passages de rapports, avec un rapport de test imprimable pour votre client.
